碳纤维打磨全攻略：让你的碳纤维部件重焕新生

碳纤维复合材料凭借出色的强度重量比和高颜值，在汽车、航空等领域备受青睐。不过，其制造、修复或表面处理时往往需要打磨。很多人会问“碳纤维能打磨吗”，答案是肯定的，但需掌握专业方法，下面就为大家详细介绍。

一、为什么要打磨碳纤维？

打磨并非直接作用于碳纤维，而是针对周围的树脂基体（如环氧树脂、聚酯树脂等）或透明涂层，主要有以下几大原因：

1. 表面准备：为喷漆、涂透明涂层或贴贴纸打基础，增强附着力，保证表面处理耐用且高质量。

2. 缺陷去除：消除轻微表面瑕疵、划痕或树脂滴落，打造平滑无瑕的表面。

3. 修复过渡：在复合材料修复中，让修复区域与原有结构无缝融合，同时为新层叠做准备。

4. 美观需求：若需要哑光表面或特定纹理，精细打磨就能实现理想效果。

二、打磨工具与砂纸选择

选对工具和砂纸是避免损坏、保证效果的关键：

- 砂纸类型：优先选碳化硅砂纸，尤其是湿磨时，它锋利又耐用；铝矿砂也可用，但易钝化。

- 砂纸粒度：需按“粗→中→细”逐步过渡，不能跳级，否则易留难除的深划痕。

  - 粗磨（大量去料或成形）：220-320目，适合重修或去除多余树脂。

  - 中磨（表面准备或过渡）：400-600目，满足一般表面处理需求。

  - 细磨（透明涂层或抛光前）：800、1000、1500、2000+目，让表面愈发光滑。

- 打磨工具：平面用打磨块保证压力均匀；大面积可借助带吸尘设备的圆形打磨机（干磨时）；复杂形状或关键区域手工打磨更易控制，且要避免压力过大，防止产热损坏树脂。

- 湿磨优势：尽量选择湿磨，用水加几滴洗洁精做润滑剂，能减少粉尘、保持磨料清洁、避免树脂烧焦，还能让表面更平滑。

三、安全防护不可少

打磨碳纤维会产生含微小碳纤维和树脂颗粒的粉尘，危害健康，必须做好防护：

1. 呼吸保护：至少戴N95或P100口罩，长期或大量打磨建议用带空气净化装置的呼吸器（PAPR）。

2. 眼部保护：佩戴安全眼镜或护目镜，防止粉尘入眼。

3. 皮肤保护：穿长袖衣物，戴丁腈手套，避免树脂粉尘刺激皮肤，预防皮炎。

4. 环境与清理：在通风良好且配备局部排气或灰尘提取系统的环境工作；清理用HEPA过滤吸尘器，别用压缩空气散播粉尘；废料要按当地法规妥善处理。

四、打磨的核心流程

碳纤维打磨需遵循“粗磨→精磨→抛光”的多阶段渐进式工艺：

1. 粗磨阶段：用80-180目碳化钨砂轮/砂纸，配合角磨机或砂带机去除树脂凸起与毛刺，工具与表面保持15°-30°夹角，防止纤维分层。

2. 水磨处理：用240目水磨砂纸加喷淋装置，水流速度控制在0.5-1L/min，降尘又能提高表面附着力。

3. 精磨优化：按800→1200→1500目顺序打磨，用杯型砂轮时转速≤3000rpm，接触压力＜5N/cm²。

4. 镜面抛光：涂抹W3.5-W1粒度的金刚石研磨膏，用羊毛轮做圆周运动抛光，表面温度控制在60℃以下。

五、关键技术要点与避坑指南

（一）关键技术要点

1. 分层控制：每层磨削量不超过0.1mm，保留0.3-0.5mm加工余量。

2. 温度管理：可用内置冷却液砂轮，将磨削区温度降至80℃以下，避免树脂热解。

3. 缺陷处理：针孔等缺陷用双组分环氧树脂填补，固化后二次打磨。

4. 树脂适配：不同树脂（如环氧树脂、聚酯树脂）硬度和打磨特性不同，环氧树脂更硬耐热，打磨技术需相应调整。

（二）避免常见错误

1. 别过早用过粗砂纸，除非需大量去料，否则易留深划痕。

2. 施压要均匀轻微，避免表面凹陷或高低不平。

3. 换砂纸粒度时，按交叉方向打磨，便于发现并去除之前的粗划痕。

4. 每次换砂纸都要彻底清洁表面，防止残留粗粒造成新划痕。

5. 打磨中要在良好光线下定期检查，及时发现瑕疵或残留划痕。

六、打磨后保护与结构影响

1. 结构影响：过度打磨会去除过多树脂，暴露碳纤维，导致纤维磨损、吸湿或形成应力集中点，降低部件机械性能；若损伤碳纤维本身，会大幅削弱强度和刚性，甚至引发提前失效。此外，打磨掉保护层又不重新涂层，碳纤维易受紫外线降解，缩短使用寿命。

2. 打磨后保护：打磨后，尤其是修复或美观处理后，必须涂新的透明涂层或涂料，既能恢复紫外线保护、密封表面，又能维持部件原始设计完整性和使用寿命。

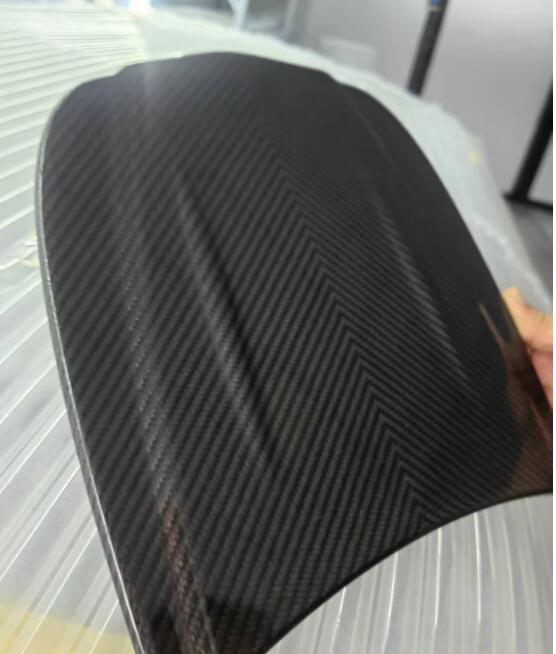

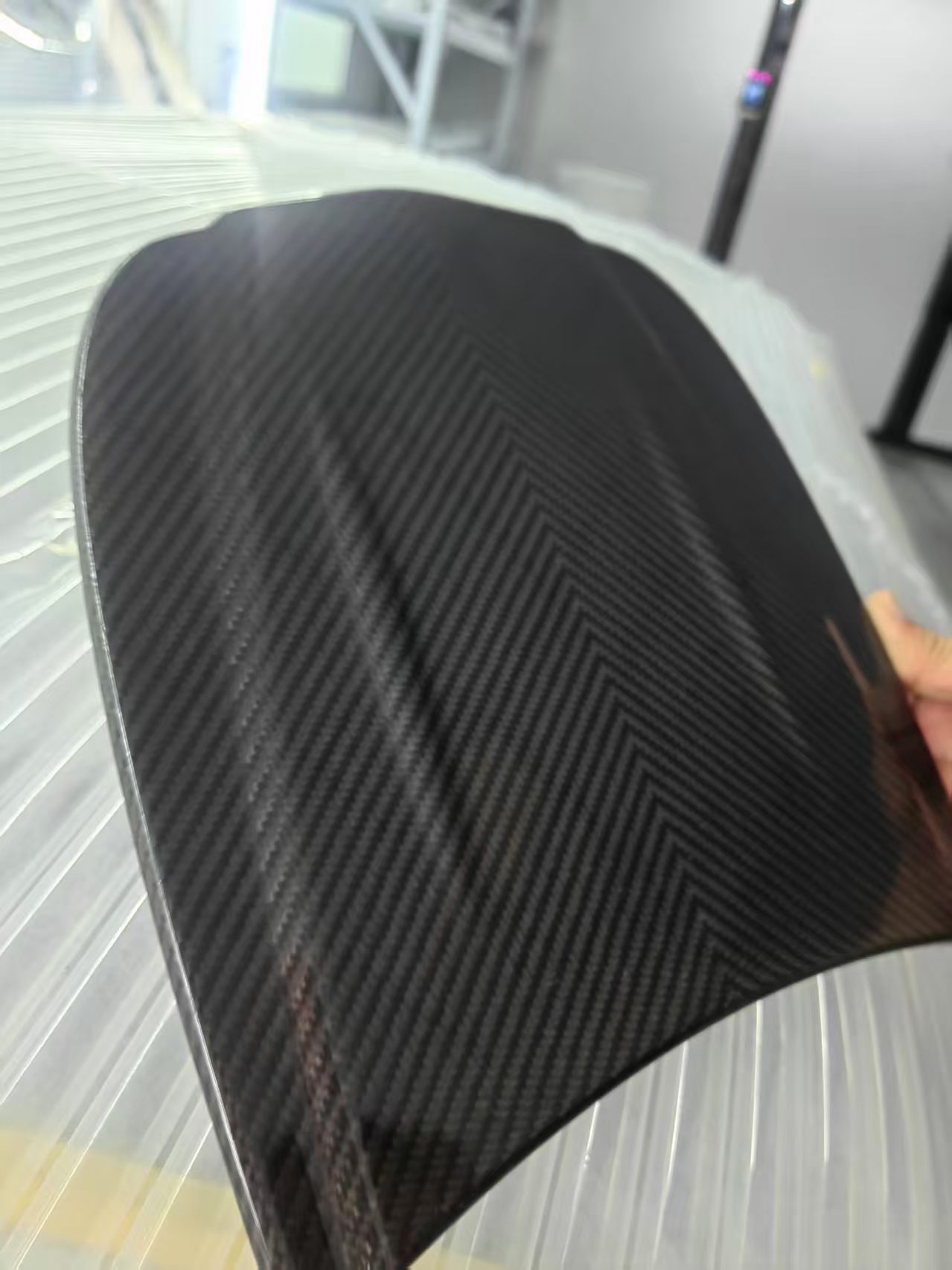

当你的碳纤维部件表面涂层老化，无需更换或用乙烯基、油漆遮盖，按照上述方法去除旧涂层、重新打磨并涂透明涂层，就能让它重拾往日光彩！
