14、碳纤维产品缺陷解析：从成因到解决方案

碳纤维复合材料（CFRP）凭借高比强度、轻量化及耐腐蚀等特性，广泛应用于航空航天、新能源汽车等领域。然而，其制造和使用过程中的碳纤维产品缺陷问题直接影响产品性能和安全性。本文将介绍碳纤维产品的核心缺陷类型、形成机理及控制技术，为行业提供解决方案。

一、原材料与制造工艺缺陷

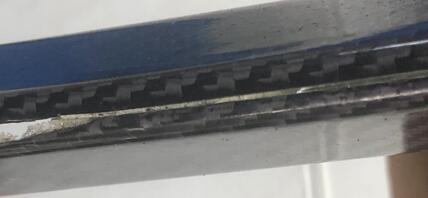

1. 分层（Delamination）

   -成因：层间应力集中导致脱粘或开裂，主要由基体与纤维热膨胀系数不匹配、含胶量过低、固化工艺不合理（如加压过早或温度失控）引起。

   -危害：降低压缩强度和刚度，分层扩展可导致结构断裂。航空领域60%的零件报废源于此缺陷。

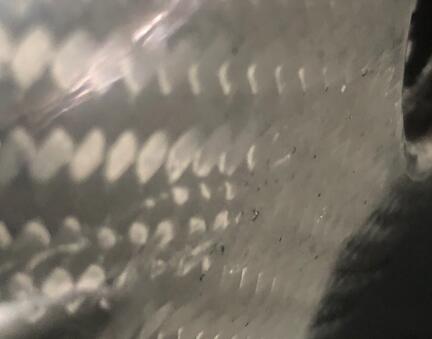

2. 孔隙（Porosity）

   - 特征：孔隙率＜1.5%时呈球形，＞1.5%时呈柱形（平行于纤维轴向）。

   - 影响：孔隙率每增加1%，层间剪切强度下降7%，弯曲模量降低5%。主要源于树脂流动不充分或挥发物残留。

3. 纤维褶皱与R区缺陷

   - 在L/C型梁等复杂结构弯曲区域（R区），因纤维滑移受限形成面外褶皱。研究表明：C型结构比L型更易褶皱（压缩量＞18.9%时必现）。

   - 褶皱显著降低疲劳寿命，波纹度高的材料疲劳敏感度提升30%以上。

二、加工过程引发的缺陷

1. 钻孔毛刺与撕裂

   - 钻削时轴向力超过临界值导致出口侧碳纤维撕裂，纤维切削角直接影响缺陷类型：

     - **0°~90°**：崩边（纤维剪切断裂）

     - **90°~180°**：毛刺（纤维弯曲未断裂）。

2. 分层与孔壁损伤

   - 传统钻削中，轴向力集中使出口侧分层风险激增。例如硬质合金钻头加工CFRP时，分层厚度可达0.5mm以上。

3. 表面不平整与内部孔洞

   - 模压成型中，若原丝存在中心大孔洞或预氧化不充分，会形成内部裂纹；辊筒光洁度不足还会导致表面划伤。

三、缺陷控制技术

1. 加工工艺创新

   - 旋转超声加工：采用电镀金刚石刀具+变参数工艺（如出口侧加铝板支撑），分层厚度减少60%。

   - 激光切割技术：非接触式加工实现微米级精度（±0.05mm），热影响区＜0.2mm，边缘崩裂率＜0.3%。

2. 结构设计与材料优化

   - R区增加铺层滑移裕度，控制固化压缩量＜15%（L型）或＜10%（C型）。

   - 碳纤维含量控制在14%~18.75%，避免团聚导致的性能拐点。

3. 界面增强技术

   - 表面处理碳纤维或添加纳米改性树脂，提升纤维/基体界面结合力，减少湿热环境下的强度损失。

碳纤维产品的缺陷控制是保证其高端应用的核心。从原材料进料控制、过程工艺参数优化（如温度曲线），到加工、超声钻削等先进技术，都需要多年的实战经验形成的白皮书而主导出整个从设计到生产的流程控制。

欢迎来电垂询13968211586  www.yoo-better.com
